骼瑞Gegreen天然煅烧骨修复材料

产品概述  Product overview

骼瑞天然煅烧骨修复材料是牛松质骨经过低温煅烧工艺制成的天然骨修复材料，成分是羟基磷灰石，在植入人体后可与周围骨组织牢固结合，在缺损区形成长期稳定的新骨。是天然的支架材料，可以形成长期稳定的骨增量。

生物学功能特性

1、Part.1超高孔隙率

孔隙率：72.53±9.42%

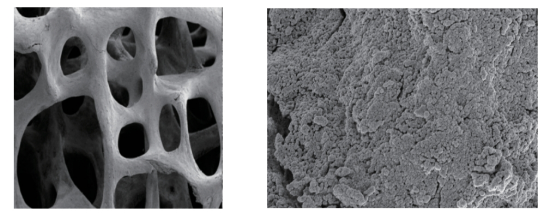

取材于牛骨骨骺端松质骨，其具有微观的三维立体网状结构，与人股骨小梁网孔结构近似，具有超高孔隙率。

骼瑞材料的孔隙率有利于毛细血管的长入，维持缺损区的血运。

2、Part.2超高比表面积

比表面积：76.68m²/g

高比表面积增加了材料与细胞的接触，材料表面微孔的虹吸作用使得材料具有高度亲水性，富集生长因子，有助于引导成骨细胞的沉淀，并促进血管原细胞的爬行，从而加快缺损区新骨组织的形成。

3、Part.3长期稳定骨增量

骼瑞为新骨形成提供了有利的支架，在成骨过程中，材料颗粒逐渐融入新形成的骨组织中，被缓慢吸收，可以长期地保持体积稳定，有助于形成长期稳定的骨增量。

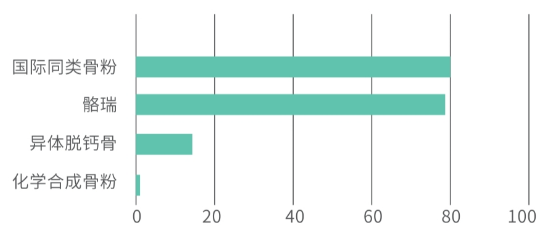

骼瑞骨粉相关问题解答

Q1、骼瑞为什么取材于牛骨骨骺端的松质骨？

因为松质骨材料结构疏松、孔隙率高、比表面积大，能够起到很好的骨引导作用，所以骼瑞取材于牛骨骨骺端的松质骨。

Q2、骼瑞骨粉能降解吗？降解时间是多长？

骼瑞植入体内是可以缓慢降解的。经研究，骼瑞在植入后，于人体代谢是同步的，也是一个动态的过程。

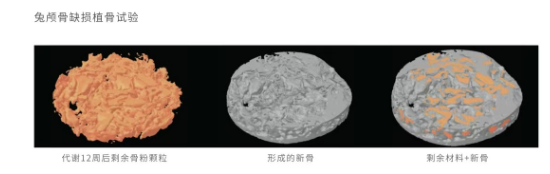

体外实验（根据国标16886.14）:120小时观察周期内骼瑞降解4%左右。动物实验：兔颅骨实验结果，显示骼瑞植入6周后降解10%，12周后降解20%。

Q3、自体骨和骨移植材料以什么样的比例混合成骨效果最佳？

自体骨是成骨的金标准，一般建议在骨缺损较大时混合使用。临床专家提倡骨移植材料：自体骨屑=1:1或1:3（重量比）成骨效果最佳。临床医生也可以根据自己的临床经验与病人的骨条件自行决定混合比例。

Q4骼瑞产品的成骨时间是多久？

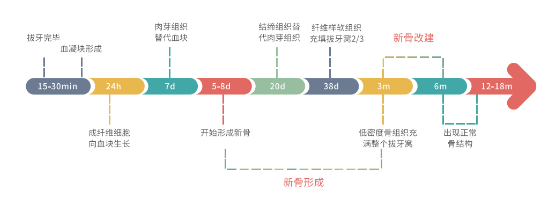

骼瑞骨粉作为支架材料，其作用为引导新骨生成，因此其成骨时间与人体新骨生成的时间相同。人体新骨形成是由血凝块先经过3个月时间形成不成熟的骨质，在经过3个月时间改建和吸收矿物质来形成符合种植手术的骨质。所以骼瑞形成符合种植手术的成骨时间为6个月

。

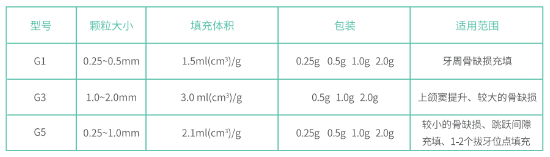

适用范围

可应用于颌骨缺损修复

例如：填充拔牙窝、牙槽嵴的扩展和重建、牙周骨缺损充填、牙槽嵴骨增量术、上颌窦提升术等。

膜瑞Megreen口腔可吸收生物膜

产品概述  Product overview

膜瑞是由牛心包组织制成的可吸收口腔胶原膜，主要成分为I型胶原蛋白，保留了心包膜天然的胶原纤维结构，可提供长期的屏障作用，从而有效促进口腔骨组织及软组织的再生。

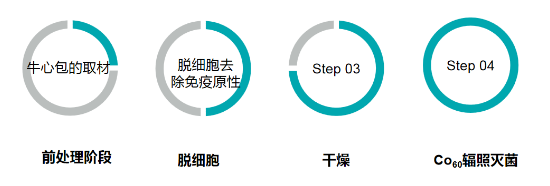

多重工艺保证产品的的低免疫抗原性

生物学特性

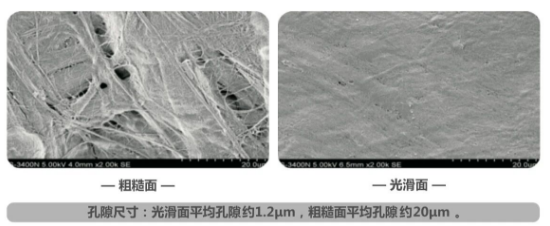

1、Part.1天然双层结构

具有双层膜结构，光滑面为胶原纤维致密层，科阻挡软组织的侵入，给缺损区域提供再生空间。

粗糙面为疏松的胶原微孔结构，为宿主细胞提供支架，有助于引导细胞的贴附和生长。

2、Part.2

优秀的力学性能

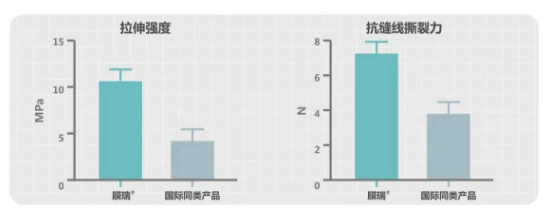

膜瑞在干态下拉伸强度为51.07Mpa，湿态下拉伸强度为32.00Mpa，均高于同类产品，具备优异的拉伸性能，便于拉拢缝合，针对膜钉等强拉伸的固定依然有优异的表现。

产品特点

1、Part.1

屏障持久，形成更稳定成熟的新骨

在结构上，心包材质胶原致密，胶原降解时间长，屏障期更长。

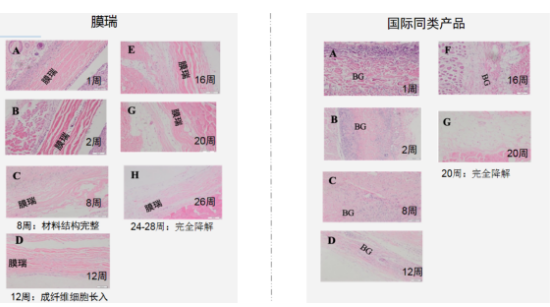

在体内降解实验中，对比同类产品，膜瑞比国际同类产品的降解时间长4-8周。

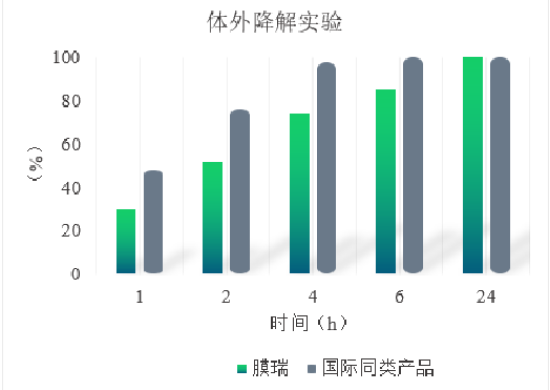

在体外降解实验中，对比同类产品，膜瑞降解缓慢，能更好保护缺损区。

↓ 在同等浓度的胶原酶环境中，膜瑞的降解速度更慢 ↓

2、Part.2

轻薄柔韧柔韧材质拉伸强度好，同时材料本身具有较强韧性，方便固定，包括香肠技术等术式，都可方便操作，可显著降低膜在缝合及膜钉在固定使发生破裂的几率。

3、Part.3稳定贴附

膜瑞的高亲水性，可以使其浸润后快速变软，贴附于创面。此外，在膜瑞未浸润前具有较强的可塑性，便于获得更丰满的牙槽骨轮廓。

适用范围

本品适用于：

拔牙后、囊肿切除术及残根拔除术后骨缺损填充；

即刻或延迟种植时种植体周围骨缺损的引导组织再生术；

牙槽嵴的扩展与重建修复；

牙周疾病引起的牙槽骨缺损修复；

通常与骨粉联合使用。
